Detalles del producto
Lugar de origen: CHINA
Nombre de la marca: Passional
Número de modelo: 、 100A de PSN-ANTANT-8S-50A
Pago y términos de envío
Cantidad de orden mínima: 2-99 pedazos
Precio: negotiable
Materia prima: |
FR-4 |
Grueso de cobre: |
1/2OZ 1OZ 2OZ 3OZ |
Grueso del tablero: |
2m m |
Nombre de producto: |
Sistemas de gestión de la batería |
Uso: |
Baterías del litio |
Comunicación: |
CAN/RS485 |
función: |
Función de equilibrio |
Color: |
Plata |
Material: |
Alumimum |
Venta de unidades: |
Artículo solo |
Tipo del paquete: |
paquete y cartón de burbuja |
Materia prima: |
FR-4 |
Grueso de cobre: |
1/2OZ 1OZ 2OZ 3OZ |
Grueso del tablero: |
2m m |
Nombre de producto: |
Sistemas de gestión de la batería |
Uso: |
Baterías del litio |
Comunicación: |
CAN/RS485 |
función: |
Función de equilibrio |
Color: |
Plata |
Material: |
Alumimum |
Venta de unidades: |
Artículo solo |
Tipo del paquete: |
paquete y cartón de burbuja |
8S 50A, 100A Protección de batería de placa inteligente BMS de iones de litio
ANT-8S-50A, 100A un BMS todo en uno, cuyas funciones principales incluyen detección de voltaje de la unidad,
detección de temperatura, detección de alto voltaje, equilibrio de batería, comunicación 485/TTL, Bluetooth
(Aplicación móvil), sueño y despertar, retraso de corte, evaluación de electricidad residual, control MOS, etc.
Descripción de la batería BMS inteligente:
La unidad del sistema de gestión de batería BMS incluye un sistema de gestión de batería BMS, un control
módulo, un módulo de visualización, un módulo de comunicación inalámbrica, equipo eléctrico, una batería para
alimentar el equipo eléctrico, y un módulo de recolección para recolectar información de la batería.Batería.
El sistema de gestión de batería BMS está conectado al módulo de comunicación inalámbrica y al
Módulo de visualización respectivamente a través de la interfaz de comunicación, el extremo de salida del módulo de adquisición
está conectado al extremo de entrada del sistema de gestión de batería BMS, el extremo de salida del BMS
La batería del sistema de gestión está conectada al extremo de entrada del módulo de control, y el módulo de control
Está conectado respectivamente a la batería y al equipo eléctrico, la gestión de batería BMS
El sistema está conectado al servidor a través de un módulo de comunicación inalámbrica.
Función básica
1. Función de diente azul
Verifique parámetros como la configuración de varios tipos de celdas, el número de conexión de la serie de baterías, la capacidad de la batería,
visualización de información de protección y registro de errores a través de la aplicación.
2. Adquisición de voltaje de la unidad Se puede utilizar un máximo de 16 series de baterías para el muestreo de voltaje en tiempo real.
El voltaje total es superior a 18 V (admite litio ternario serie 7-16, admite fosfato de hierro y litio
Serie 7-16, titanato de litio serie 10-16)
3. Adquisición de temperatura Muestreo de la temperatura de la superficie de la celda, temperatura ambiente, tubo MOS
Temperatura y temperatura del circuito de ecualización.
4. El cálculo del SOC Calcule la capacidad restante de la batería y obtenga el estado de funcionamiento de la batería.
empacar de manera más intuitiva.
5. Actuación MOS Actuar a través del tubo MOS, encender/apagar el circuito de alimentación.
6. Detección de voltaje total Puede verificar si la precarga se completó y detectar el voltaje total de la batería.
7. Detección de corriente Detección de corriente en tiempo Real, protección contra cortocircuitos, activación del sueño y otras funciones.
8. Equilibrio de la batería El mantenimiento efectivo de la batería mediante resistencias pasivas consume energía equilibrada.
Mejorar la consistencia Los parámetros se pueden configurar para lograr el equilibrio activo después de cumplir las condiciones.
La corriente de ecualización se puede configurar en un máximo de 100 mA.
Parámetros técnicos
| NÚMERO | Función | Detalles | Observación | |||
| 1 | Diente azul incorporado | Compatible con Android y iPhone | Verifique los parámetros y configure los parámetros BMS mediante la conexión de Bluetooth | |||
| 2 | La serie puede ser detectada. | Batería de litio serie 8S | Conéctese a Bluetooth para configurar el parámetro. | |||
| 3 | celular de apoyo | Litio ternario, fosfato de hierro y litio, titanato de litio. | Conecte Bluetooth para configurar el tipo de celda con una tecla (el voltaje de protección de la unidad cambiará de forma adaptativa) | |||
| 4 | modo de suministro de energía | Paquete de baterías autoalimentado, entrada de 18-36 V CC | Ingrese automáticamente al modo de bajo consumo | |||
| 5 | detección de voltaje de la unidad |
El error en todo el rango de trabajo es inferior a 20 mV. El error típico es inferior a 10 mV. |
distinguibilidad 1mV | |||
| 6 | Detección fuera de línea de voltaje de la unidad | apoyo | ||||
| 7 | balance | Máximo de equilibrio pasivo de 100 mA | Puede configurar parámetros para cumplir con las condiciones y luego equilibrar manualmente | |||
| 8 | detección de temperatura | -40 ~ 125 ℃ | BMS tiene balance integrado/MOS/2 canales y se puede conectar a 2 canales externos | |||
| 9 | detección de voltaje del paquete | Rango de detección 0-100 V <0,5 % FSR (rango de escala completa) | ||||
| 10 | detección actual | derivación -150~300A,error<0,5% FSR | ||||
| 11 | Precisión de la estimación del SOC | error< 8% | Según la repetición | |||
| 12 | Toda la capacidad total | El valor acumulativo es la mitad del valor de carga y descarga. | ||||
| 13 | protección contra cortocircuitos | predeterminado desactivado | se puede ajustar | |||
| 14 | error de grabacion | apoyo | Conéctese a Bluetooth para ver los registros del sistema y cargarlos en la plataforma | |||
| 15 | Consumo de energía de trabajo | < 5 mA (sin comunicación) |<15mA(485/CAN) | ||||
| dieciséis | consumo de energía en espera | < 2mA | Se despierta automáticamente cuando se detecta la carga y la descarga. | |||
| 17 | temperatura de trabajo | -40 ~ 85 ℃ | ||||
| 18 | temperatura de almacenamiento | -40 ~ 95 ℃ | ||||
| 19 | humedad de trabajo | 5% ~ 95% | ||||
| 20 | nivel de protección | IP30 | ||||
| 21 | peso | < 400g | ||||
| 22 | Puerto CAN | Una serie, compatible con la gestión superior del ordenador. | Ya sea 485 o CAN | |||
| 23 | puerto 485 | Una serie, compatible con la gestión superior del ordenador. | Ya sea 485 o CAN | |||
| 24 | Puerto TTL | Una serie, compatible con la gestión superior del ordenador. | Ya sea 485 o TTL | |||
| 25 | Puerto GPS | Un puerto público de serie GPS y Bluetooth son incompatibles | Elija entre interfaz Bluetooth y GPS | |||
| 26 | nivel de protección | IP30 | ||||
| 27 |
Corriente del tubo MOS El mismo puerto diseñado La capacidad de sobrecorriente varía con diferentes condiciones de disipación de calor. |
8S-50A (4 pares de tubos MOS) nominal 35 pico 100A (30s) cuida bien la disipación de calor, máximo sostenible 50A 8S-100A (8 pares de tubos MOS) nominal 65 pico 200A (30s) cuida bien la disipación del calor, máximo sostenible 100A |
||||
| 28 | tamaño |

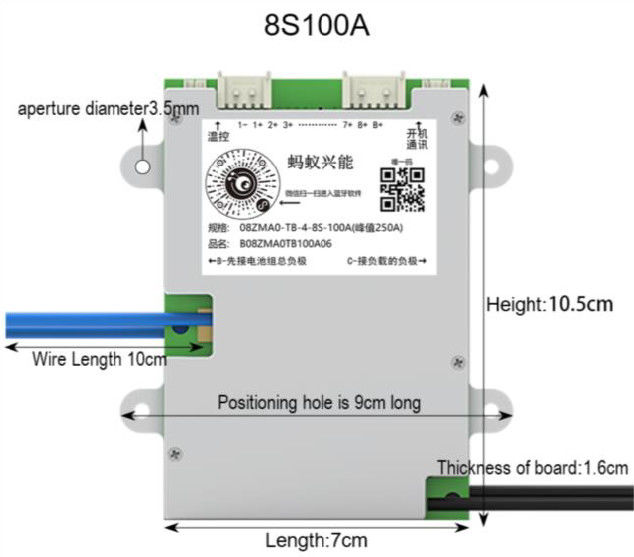

8S-50A: 10,5*7*1,6 CM (peso: 142g) 8S-100A: 10,5*7*1,6 CM (peso: 178g) |
Las medidas anteriores son manuales.Si hay algún error, prevalecerá el objeto real. | |||
| 29 | paquete de accesorios | Una línea de equilibrio para 70 cm, 2 controles de temperatura, 1 juego de interruptor de encendido (pesa 59 g) | dar como regalo | |||
